PolTherma TS — mitmekihilised PIR-täitega seinapaneeli
PolTherma TS on standardne jäigast PIR-vahust südamikuga seinapaneel. Kinnitamine tugikonstruktsiooni külge toimub kruviga, mis läbib tervet paneeli (nähtav ühendus).
TS paneelide peamised omadused on järgmised: väga hea vastupidavus, kergesti kinnitatav, suur modulaarne laius (1130 mm). TS seeria paneelid on varustatud külgtihendiga, mis muudab ühenduse tihedamaks.
PolTherma TS on näide standardtootest, mille tootmisel on kasutatud kaasaegset tehnoloogiat. PolTherma TS on parim valik põllumajandushoonete puhul.
Kihilised PolTherma TS paneelid tuleks paigaldada horisontaalselt ja vertikaalselt teras-, puit- ja raudbetoonkonstruktsioonidele
Uue profiili parem vastupidavus termilisele deformatsioonile:

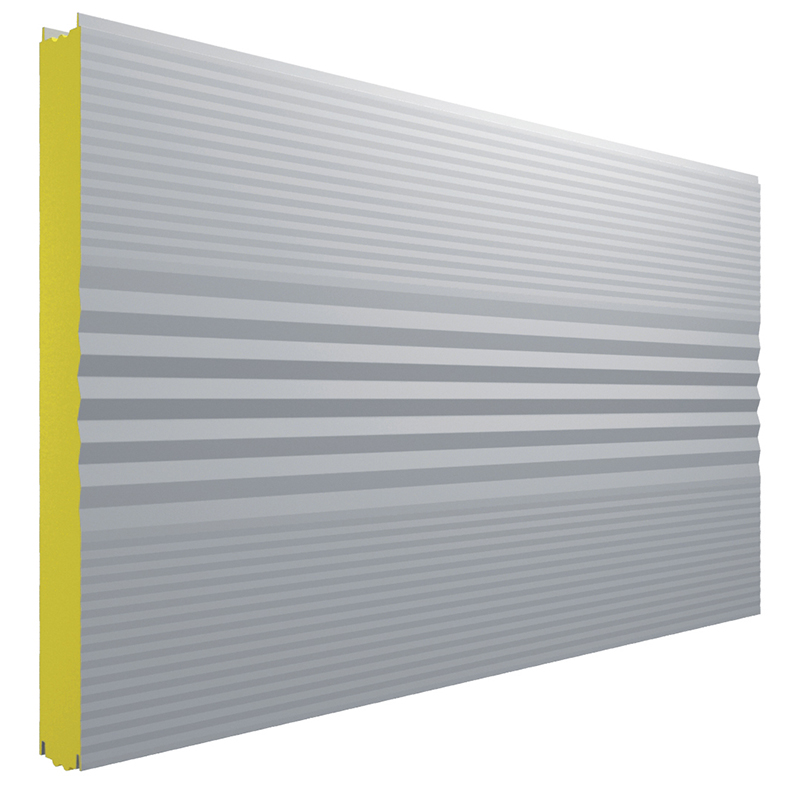

- Blanket angular – PolTherma TS MSW
- MicroCoffer MK 550 – PolTherma TS MK550
Saadaval ka standardprofiiliga:
- Linear – PolTherma TS L
- Micro – PolTherma TS M
Andmed:
- Paneeli laius [mm]: 1100
- Paneeli paksus [mm]: 40; 50; 60; 80; 100; 120; 160; 200
- Tulekindlus: EI 15; EI 30
- Liitekoht: standardne – nähtav
Tehniline info
Ühendusdetail
Profileering
Projekteerijale
Tehniline info
| PANEELI PAKSUS [mm] | SOOJATAKISTUS λD [W/(m∙K)] |
ARVESTUSLIK SOOJAJUHTIVUS Ud, S PROFIILIDELE: M, R, L [W/(m²∙K)] |
ARVESTUSLIK SOOJAJUHTIVUS Ud, S PROFIILIDELE: SW, MSW, MK [W/(m²∙K)] |
MASS 1 m² [kg] | MAKSIMAALNE PANEELIDE ARV PAKIS [TK] |
|---|---|---|---|---|---|
| 40 | 0,022 | 0,62 | 0,75 | 10,4 | 28 |
| 60 | 0,022 | 0,39 | 0,44 | 11,2 | 18 |
| 80 | 0,022 | 0,29 | 0,31 | 11,9 | 14 |
| 100 | 0,022 | 0,23 | 0,24 | 12,7 | 11 |
| 120 | 0,022 | 0,19 | 0,20 | 13,5 | 9 |
| 160 | 0,022 | 0,14 | 0,15 | 15,1 | 7 |
| 200 | 0,022 | 0,11 | 0,12 | 16,5 | 6 |
Ühendusdetail
Profileering
Tab Content
Välimine profileering
PolTherma TS MSW |
PolTherma TS MK550 |
PolTherma TS L |
PolTherma TS M |
Sisemine profileering
PolTherma TS L |
Projekteerijale
- Corner – Horizontal assembly (reinforced concrete) v.2
- Corner – Horizontal assembly v.2
- Corner – Vertical assembly v.2
- Joining panels on their lenghts (reinforced concrete column) – Horizontal assembly v.1
- Joining panels on their lenghts (steel column) – Horizontal assembly v.1
- Joining panels to foundation – Horizontal assembly v.1
- Joining panels to foundation – Horizontal assembly v.2
- Joining panels to foundation – Vertical assembly v.1
- Joining panels to foundation – Vertical assembly v.2
- PU foam application guide
- Technical information card PolTherma TS EI 30
- Wall, roof panels joint + eaves – Horizontal assembly v.2
- Wall, roof panels joint + eaves – Horizontal assembly v.3
- Wall, roof panels joint + eaves – Horizontal assembly v.4
Paneeli standardtoonid
BROWN RED
(PUNANE)
GENTIAN BLUE
(SININE)
GREY ALUMINIUM
(HALL)
GREY WHITE
(HALLIKAS VALGE)
WHITE ALUMINIUM
(HALLIKAS VALGE)
PURE WHITE
(PUHAS VALGE)
ANTRACITE GREY
(HALL)
GRAPHITE GREY
(HALL)
LIGHT GREY
(HELEHALL)
MINT GREEN
(MÜNDI ROHELINE)
COPPER BROWN
(PRUUN)
CHOCOLATE BROWN
(PRUUN)
Ekraanil võivad värvid erineda tegelikest toonidest. Seepärast soovitame tutvuda värvitoonide füüsiliste näidistega loomulikus valguses.
